Kształtki prostokątne ocynk

Produkty: 120

Filtry

Podkategorie i filtry

Filtry

w kategorii: Kształtki prostokątne ocynk

Podkategorie

Wróć do: Systemy dystrybucji powietrza

Wybrane Filtry

Wyczyść

Cena

Cena od

zł

Cena do

zł

Bestseller

Obejma mocująca ocynk 150X50 — zdjęcie 2

ZŁĄCZKA MUFOWA OCYNK 200X50

PRODMAX

9,99 zł

15,99 zł

18,99 zł

19,99 zł

21,00 zł

21,99 zł

22,99 zł

Kształtki prostokątne ocynkowane: dobierz przekrój i kierunek połączenia

Kanały prostokątne i kształtki z tej kategorii mają m.in. przekroje 150×50, 200×50 i 200×90 mm. Przy kompletowaniu odcinka sprawdź oba wymiary każdego przyłącza; oznaczenie 200×50 nie pasuje bezpośrednio do 200×90.

Zacznij od kanałów płaskich prostokątnych. Do zmiany przekroju służą redukcje prostokątne, a sposób rozgałęzienia i przejścia na kanał okrągły pokazujemy w poradniku o kształtkach wentylacyjnych.

Co sprawdzić przed dodaniem do koszyka?

Element	Przykład z oferty	Sprawdź przy doborze
Kanał prosty	150×50, 200×50 lub 200×90 mm; odcinki 1 m	Oba wymiary przekroju i długość odcinka
Kolano	200×50 mm, 90°, płaskie lub ściana–strop	Płaszczyznę skrętu na rysunku produktu
Redukcja	150×50 / 200×50 mm, niesymetryczna	Wymiary obu końców i ustawienie kanałów względem siebie
Złączka	200×50 mm, nyplowa lub mufowa	Rodzaj zakończeń łączonych elementów

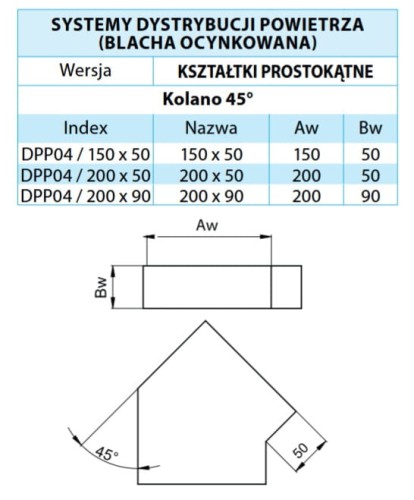

Tabela pokazuje przykładowe wykonania z kategorii. Wymiary całej kształtki odczytaj z rysunku wybranego produktu: sam przekrój przyłącza nie określa miejsca potrzebnego na kolano czy rozgałęzienie.

Pytania o kształtki prostokątne

Czym różni się kolano płaskie od kolana ściana–strop?

Kolano płaskie zmienia kierunek w płaszczyźnie kanału. Wariant ściana–strop służy do przejścia z prowadzenia poziomego na pionowe lub odwrotnie. Porównaj rysunki obu wykonań przed zakupem, nawet gdy mają ten sam przekrój i kąt.

Czy kanały 200×50 i 200×90 połączę bez redukcji?

Te przekroje mają różną wysokość. Do ich połączenia wybierz redukcję z oznaczeniem obu wymiarów, np. 200×50 / 200×90. W ofercie są wykonania symetryczne i niesymetryczne; dobierz układ do przebiegu instalacji.

Czy do kształtek potrzebuję osobnych złączek?

Karty kolan płaskich i ściana–strop wskazują złączki nyplowe jako element potrzebny do połączenia. Dobierz złączkę do przekroju konkretnego kolana. Przy innych elementach sprawdź opis ich zakończeń.

Czy sam wymiar kanału wystarczy do dobrania przepływu?

Nie. Wybór przekroju odnieś do projektu wentylacji. Tabela powyżej pomaga dopasować elementy połączenia; nie przypisuje kanałom wydajności centrali ani dopuszczalnego przepływu.
