Trójniki
Trójnik dzieli kanał na odnogi. Przed wyborem sprawdź średnicę, kąt oraz sposób zakończenia: WEN do przewodu giętkiego z opaską albo K/N do połączeń kielich–nypel.

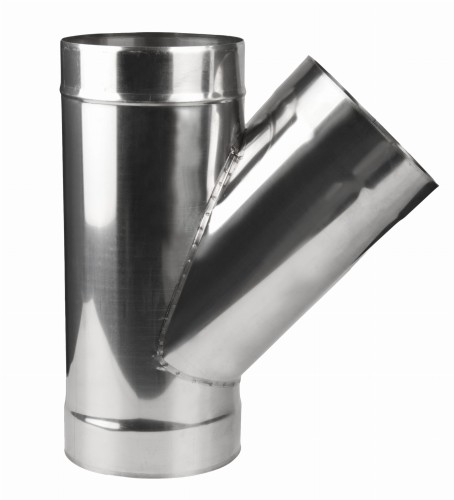

W tej kategorii są trójniki typu Y i T. Typ Y rozprowadza powietrze na dwie odnogi, a T ma przelot i jedno boczne odejście.
Co sprawdzić przed zakupem
| Przykład z karty | Wariant | Na co zwrócić uwagę |
|---|---|---|
| Trójnik Y fi 100, 90° | WEN | Końcówki mają rowek pod przewód giętki i opaskę. |
| Trójnik T fi 125, 90° | WEN | Sprawdź, czy średnica zgadza się z przewodem oraz pozostałymi kształtkami. |
| Trójnik T fi 160, 90° | K/N | Dobierz go do trasy prowadzonej rurą i kształtkami kielich–nypel. |
Nie wybieraj końcówki wyłącznie po nominale fi. WEN i K/N oznaczają różne sposoby łączenia. Gdy przechodzisz między nimi, potrzebna jest odpowiednia złączka. Do sztywnej trasy zobacz też rury okrągłe ocynkowane.

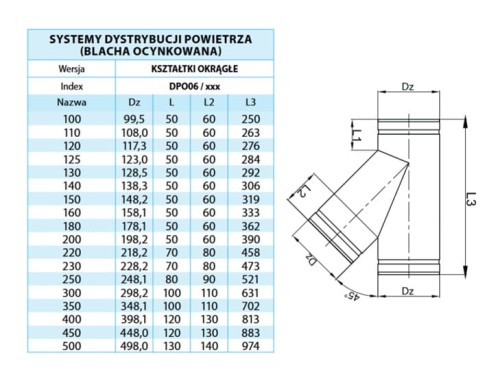

Kąt ma znaczenie dla miejsca potrzebnego na odgałęzienie. Porównaj układ kanałów z rysunkiem wymiarowym na wybranej karcie, zwłaszcza gdy trójnik ma wejść nad sufitem podwieszanym.
Wszystkie te elementy należą do kształtek okrągłych ocynkowanych. Szersze wyjaśnienie różnic między WEN, K/N, Y i T znajdziesz w poradniku o kształtkach wentylacyjnych.
Pytania o dobór trójników
Czym różni się trójnik Y od T?
Y ma dwa rozchodzące się odejścia. T prowadzi kanał na wprost i ma jedno odejście z boku. Wybór wynika z przebiegu instalacji.
Co oznacza WEN przy trójniku?
WEN oznacza końcówkę z rowkiem do połączenia z przewodem giętkim i opaską zaciskową.
Co oznacza K/N?
K/N to połączenie kielich–nypel stosowane z rurami i kształtkami tego samego systemu.
Jak dobrać średnicę trójnika?
Porównaj nominalne fi kanału i obu odnóg z projektem. Na końcu sprawdź także wersję WEN albo K/N.
