Rozdzielacze do rekuperacji – od nich zależy równomierność przepływu w całym domu

Instalacja gwiazdowa wygląda prosto na papierze: od rozdzielacza do każdego pomieszczenia biegnie osobny przewód fi 75. W praktyce wynik zależy od doboru rozdzielacza – typ złącza, liczba wyjść, materiał obudowy. 1 nieszczelne złącze na rozdzielaczu to ok. 8–12% straty wydajności całej instalacji przy 500 Pa roboczego ciśnienia nawiewu.

Jaki typ rozdzielacza do jakiego systemu

Typ	Do jakiego systemu	Połączenie
PK (plastikowy króciec)	Przewody el. fi 75 z końcówką PK	Zatrzask – bez taśm
GM (gumowy króciec)	Przewody el. fi 75 (różne marki)	Nasunięcie + docisk gumą
Ocynkowany	Rury sztywne, Alu-Flex	Nasunięcie + taśma + opaska
Tworzywo	Pomieszczenia wilgotne, basen	Wg. producenta

FAQ – najczęstsze pytania o rozdzielacze do rekuperacji

Ile wylotów potrzebuję?

Jeden wylot = jedno pomieszczenie z nawiewem lub wywiewem. Dom 120 m² z 8 pomieszczeniami nawiewanymi i 4 wywiewanymi to: 2 rozdzielacze nawiewne po 4 wyloty i 1 rozdzielacz wywiewny 4-wylotowy. Dwa mniejsze rozdzielacze bliżej pomieszczeń są lepsze niż jeden centralny z długimi trasami – przy trasach powyżej 12 m ciśnienie w końcowych gałęziach spada o 15–25%.

Jak zamontować rozdzielacz pod sufitem?

Do stropu lub belki nośnej śrubami M8 i kołkami rozporowymi lub na gwintowanych szpilkach. Zawsze w miejscu dostępnym po montażu sufitu podwieszanego – luk rewizyjny lub przestrzeń poddasza. Rozdzielacz nawiewny i wywiewny warto montować blisko siebie – przewody biegną wtedy podobnymi trasami i łatwiej je izolować razem.

Czy rozdzielacz PK pasuje do przewodów fi 75 bez końcówki PK?

Nie – złącze PK wymaga końcówki PK na przewodzie. Alu-Flex fi 75 bez końcówki PK nie wejdzie w gniazdo PK szczelnie. Do Alu-Flex i przewodów bez PK używaj rozdzielacza GM lub ocynkowanego i uszczelniaj taśmą aluminiową + opaska zaciskowa.

Ile rozdzielaczy do domu 150 m²?

Typowo: 2 nawiewne i 2 wywiewne, po 4–5 wylotów każdy – po jednym komplecie na kondygnację. Ostateczna liczba zależy od układu pomieszczeń i długości tras. Wyślij rzut domu – dobierzemy bezpłatnie.

Najważniejsze parametry

Rodzaje króćców	ocynkowany (124 pozycje), z tworzywa (81), gumowy (71)
Liczba króćców	od 1 do 18
Średnica króćca	fi 63, fi 75, fi 90
Przyłącze kanału	fi 125, fi 160, fi 200
Rodzaje elementów	rozdzielacze płaskie, dwurzędowe i przelotowe, odsadzki, skrzynki rozprężne i filtracyjne, kostki SRS
Wykonania izolowane	129 pozycji w tej kategorii
Materiał	blacha ocynkowana albo polietylen

Najczęstsze pytania

Co wchodzi w skład instalacji rozdzielaczowej?

Kolejność jest zawsze ta sama: centrala, przewód izolowany fi 102–315, rozdzielacz, przewody Vent-Flex fi 75 do poszczególnych pomieszczeń, skrzynka rozprężna i na końcu anemostat. Do tego dochodzą odsadzki tam, gdzie kanały się krzyżują, i skrzynka filtracyjna, jeśli chcesz filtr w kanale.

Króćce ocynkowane, z tworzywa czy gumowe?

Ocynkowane są metalowe na całej długości i wymagają dokupienia uszczelek. Z tworzywa mają uszczelkę doczołową i zawleczkę, która blokuje rurę Vent-Flex. Gumowe dodatkowo tłumią drgania z centrali. W tej kategorii jest 124 pozycje z króćcem ocynkowanym, 81 z tworzywa i 71 z gumy.

Ile wyjść powinien mieć rozdzielacz?

Tyle, ile anemostatów obsługuje jedna strona instalacji, plus jedno na zapas. Rozdzielacze mają od 4 do 18 króćców, skrzynki rozprężne od 1 do 3. Nawiew i wywiew liczysz osobno — każda strona dostaje własny rozdzielacz.

Jak dobrać przyłącze kanału?

Pod średnicę przewodu od centrali. Przyłącza to fi 125, fi 160 i fi 200, przy czym fi 160 ma 138 pozycji, a fi 200 — 134. Przy innej średnicy centrali wchodzi osobna redukcja, przed rozdzielaczem.

Po co skrzynka rozprężna pod anemostatem?

Rozpręża powietrze przed wylotem do pomieszczenia i łączy przewód z anemostatem. Ma 1, 2 albo 3 króćce fi 63–90 i przyłącze fi 100, 125, 160 lub 200. Bez niej anemostat siedzi wprost na rurze i powietrze wchodzi do pomieszczenia z prędkością z przewodu.

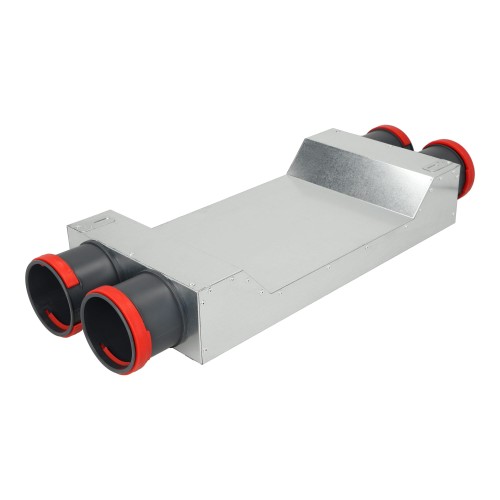

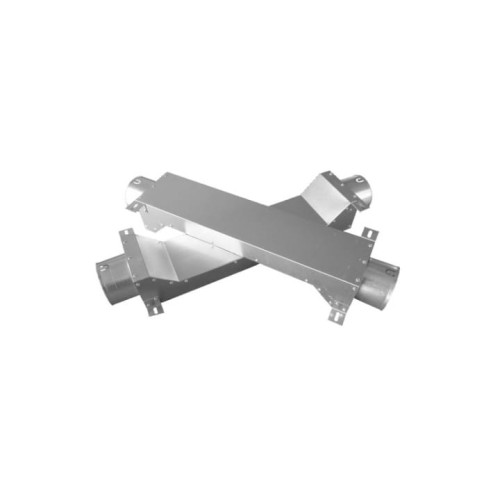

Co to odsadzka?

Element, którym krzyżuje się dwa kanały fi 75 bez ich zaginania. W ofercie są odsadzki pojedyncze, podwójne i potrójne, w typach A, B i C, z króćcem ocynkowanym albo PK. W opisach jest zalecenie montażu w parze, żeby przepływ wrócił do pierwotnej osi.

Przejdź do konkretnego typu

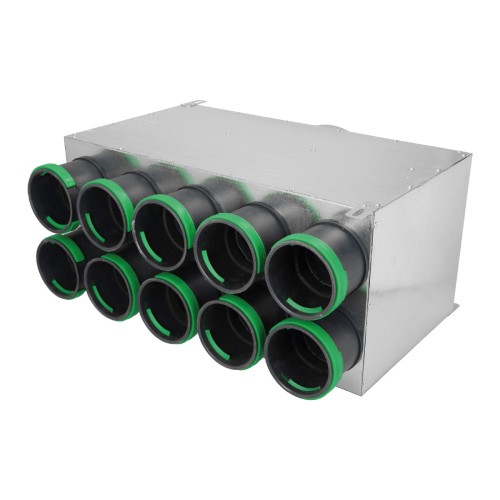

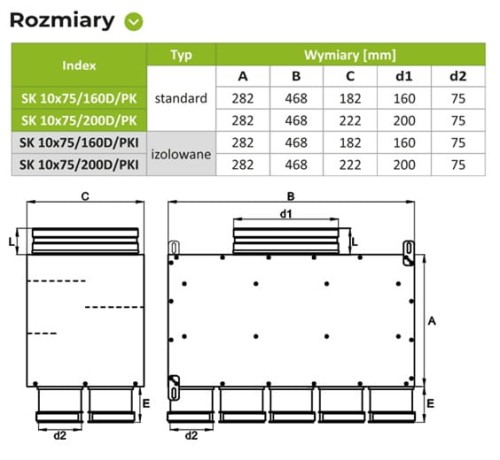

Wybierasz po budowie rozdzielacza i po tym, ile masz miejsca w zabudowie: rozdzielacze płaskie z króćcem PK (5-18 wyjść fi 75, przyłącza fi 125-200), rozdzielacze płaskie z króćcem gumowym GM, rozdzielacze dwurzędowe ocynkowane (6-18 wyjść fi 75 i fi 90, krótsze od płaskich) oraz skrzynki rozprężne pod anemostaty. Produkujemy w Polsce.
