Rozdzielacze dwurzędowe GM

Produkty: 20

Rozdzielacze dwurzędowe GM z króćcami 75 mm

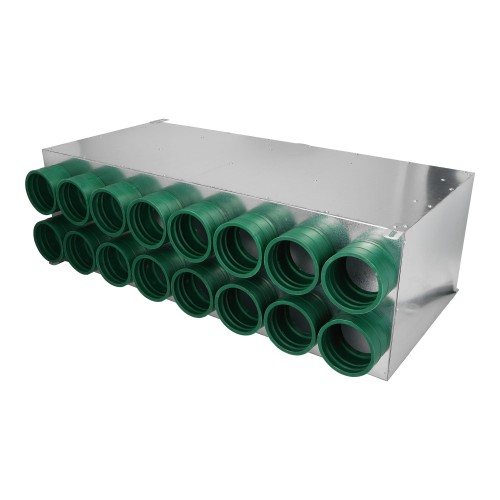

Rozdzielacze dwurzędowe GM mają odejścia ułożone w dwóch rzędach. Łączą kanał główny z rurami rozprowadzającymi powietrze do pomieszczeń albo zbierającymi powietrze z wywiewu. Gumowe króćce GM umożliwiają podłączenie rur bez dodatkowych uszczelek na tych połączeniach. Wersje dwurzędowe mają wewnętrzne kierownice powietrza.

Dobór zacznij od liczby rur i średnicy kanału głównego. W tej rodzinie są m.in. warianty 10×75/160 oraz 12×75/200. Ten drugi ma dwanaście odejść 75 mm i przyłącze główne 200 mm. Dwa rozdzielacze z taką samą liczbą odejść mogą mieć inne przyłącze, dlatego porównaj cały zapis wymiarów, nie tylko pierwszą liczbę.

Przykłady wariantów dwurzędowych GM

Wariant	Odejścia / przyłącze główne	Wykonanie
10×75/160	10 × 75 mm / 160 mm	Izolowany
12×75/200	12 × 75 mm / 200 mm	GM, sprawdź wyposażenie na karcie
14×75/160	14 × 75 mm / 160 mm	Izolowany

Porównaj wymiary korpusu z miejscem przewidzianym w instalacji; liczba króćców nie określa wysokości obudowy. Przykładową kartą jest rozdzielacz dwurzędowy GM 12×75/200. Jeśli potrzebujesz korpusu płaskiego, sprawdź rozdzielacz płaski izolowany GM. Dostępna jest też rodzina rozdzielaczy dwurzędowych PK z króćcami z tworzywa i zawleczkami mocującymi rury.

Pytania o dobór rozdzielacza dwurzędowego GM

Czy każdy rozdzielacz dwurzędowy GM jest izolowany?

Izolację mają wskazane w tabeli warianty 10×75/160 i 14×75/160. Dla innych sprawdź opis konkretnego produktu; samo oznaczenie GM dotyczy króćców, a nie izolacji korpusu.

Czy liczba króćców odpowiada liczbie pomieszczeń?

Nie musi. Do jednego punktu wentylacyjnego może prowadzić więcej niż jedna rura. Liczbę odejść porównaj z liczbą przewodów wskazaną w projekcie.

Czy króćce GM wymagają osobnych uszczelek?

Podłączenie rur do gumowych króćców GM nie wymaga dodatkowych uszczelek zgodnie z opisami tych produktów. Pozostałe połączenia instalacji wykonaj według zasad dla użytych kanałów.

Czy kierownice powietrza zastępują regulację przepływów?

Nie. Kierownice są częścią budowy rozdzielacza. Ilość powietrza dla poszczególnych pomieszczeń nadal wynika z projektu i wymaga sprawdzenia podczas regulacji wentylacji.
