Rozdzielacze i skrzynki rozprężne do rekuperacji gwiazdowej – dobór i montaż

System gwiazdowy działa tak: od rozdzielacza do każdego pomieszczenia biegnie osobny przewód fi 75. To prostszy montaż niż systemy z kanałami gałęziowymi i łatwiejsza regulacja przepływów – wystarczy przepustnica na każdej gałęzi. Prawidłowy dobór rozdzielacza (typ króćca, liczba wyjść) decyduje o tym, czy montaż zajmie 4 godziny czy dwa dni.

Tabela: jaki typ rozdzielacza do jakiego systemu

Typ rozdzielacza	Do jakiego systemu	Sposób połączenia
PK (plastikowy króciec)	Przewody Vent-Flex fi 75	Zatrzask – bez taśm i narzędzi
GM (gumowy króciec)	Przewody elastyczne fi 75 (różnych marek)	Nasunięcie + docisk gumą
Ocynkowany	Rury sztywne ocynk, Alu-Flex	Nasunięcie + taśma + opaska
Tworzywo	Instalacje w wilgotnych pomieszczeniach	Wg. producenta

FAQ – najczęstsze pytania o rozdzielacze do rekuperacji

Czym różni się skrzynka rozprężna od rozdzielacza?

Skrzynka rozprężna montuje się bezpośrednio przy centrali – jeden duży wlot (fi 125–200 mm od centrali), kilka wyjść. Jej główna rola to tłumienie hałasu i wyrównanie ciśnienia przed siecią dystrybucji. Rozdzielacz montuje się dalej od centrali i równomiernie rozdziela powietrze na poszczególne pomieszczenia. W instalacjach domowych nierzadko skrzynka rozprężna pełni jednocześnie rolę pierwszego rozdzielacza.

Ile wylotów potrzebuję?

Jeden wylot = jedno pomieszczenie z nawiewem lub wywiewem. Dom 120 m² z 8 pomieszczeniami nawiewanymi i 4 wywiewanymi to: 2 rozdzielacze nawiewne po 4 wyloty i 1 rozdzielacz wywiewny 4-wylotowy. Krótsze gałęzie = mniejsze straty ciśnienia – lepiej dwa rozdzielacze bliżej pomieszczeń niż jeden centralny z długimi przewodami.

Czy rozdzielacz PK pasuje tylko do Vent-Flex PRODMAX?

Złącze PK to standard PRODMAX – pasuje do przewodów Vent-Flex fi 75 z końcówką PK. Do innych przewodów fi 75 (bez końcówki PK) trzeba użyć rozdzielacza GM lub ocynkowanego. Nie mieszaj typów złączy – złącze PK bez końcówki PK na przewodzie nie zapewni szczelności.

Ile rozdzielaczy do domu 150 m²?

Typowo: 2 rozdzielacze nawiewne i 2 wywiewne, po 4–5 wylotów każdy, rozmieszczone po jednym komplecie na kondygnację. Ostateczna liczba zależy od układu pomieszczeń i miejsca centrali. Wyślij rzut domu – dobierzemy bezpłatnie.

Najważniejsze parametry

Rodzaje rozdzielaczy	płaskie, dwurzędowe, przelotowe, kwadratowe, z wyjściem prostokątnym
Liczba króćców	od 1 do 18
Średnica króćca	fi 63, fi 75, fi 90
Przyłącze kanału	fi 125, fi 160, fi 200
Rodzaj króćca	ocynkowany, z tworzywa (PK), gumowy (GM)
Skrzynki	rozprężne z 1–3 króćcami, filtracyjne fi 100–200
Materiał	blacha ocynkowana albo polietylen

Najczęstsze pytania

Jak działa instalacja w układzie rozdzielaczowym?

Z centrali wychodzi jeden przewód izolowany do rozdzielacza. Tam strumień dzieli się na osobne przewody fi 75, po jednym do każdego pomieszczenia. Każdy kończy się skrzynką rozprężną i anemostatem. Dzięki temu przepływ w jednym pomieszczeniu reguluje się bez wpływu na pozostałe.

Rozdzielacz przelotowy czy płaski?

Płaski kończy linię i całe powietrze rozdaje na króćce. Przelotowy oddaje część powietrza, a resztę prowadzi dalej w osi głównej — przydaje się, gdy instalacja idzie etapami albo obiekt jest większy. Wersje przelotowe w ofercie to 5x75/125 i 5x90/160, obie izolowane.

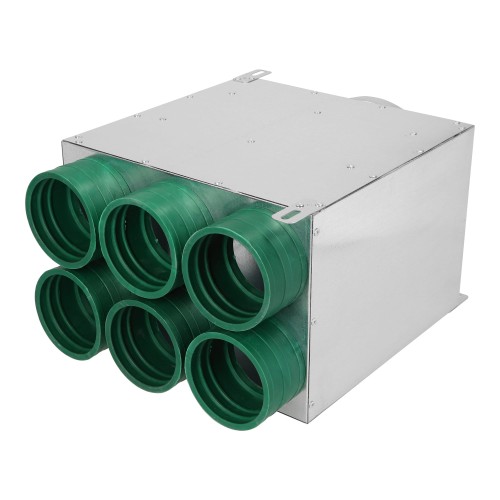

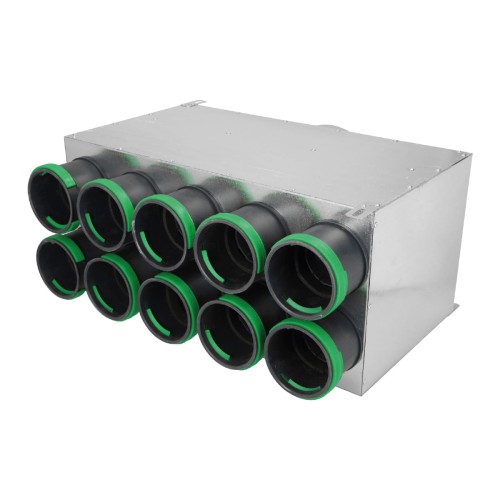

Kiedy wybrać rozdzielacz dwurzędowy?

Gdy przy jednym przyłączu ma być dużo wyjść, a nie ma miejsca na długi korpus. Króćce idą w dwóch rzędach, a wbudowane kierownice powietrza rozdzielają strumień między nie. Dostępne wersje mają od 6 do 18 króćców fi 75 albo fi 90, na przyłączu fi 160 lub fi 200.

Co daje wyjście prostokątne 200x50 albo 200x90?

Pozwala wyprowadzić rozdzielacz kanałem płaskim tam, gdzie rura okrągła fi 200 się nie mieści. W ofercie są wersje z wyjściem 200x50 i 200x90, z 6 do 12 króćcami fi 75, także izolowane. Kanały prostokątne w tych wymiarach są w kategorii kształtek prostokątnych.

Ocynk, tworzywo czy guma na króćcach?

Ocynk wymaga dokupienia uszczelek. Tworzywo ma uszczelkę doczołową i zawleczkę blokującą rurę Vent-Flex. Guma tłumi drgania z centrali i wybacza niedokładny kąt podłączenia. Korpus w każdym wariancie jest z blachy ocynkowanej, a rozdzielacze z polietylenu stanowią osobną linię.

Ile króćców i jaka średnica przyłącza?

Króćców tyle, ile anemostatów na tej stronie instalacji, plus jeden zapasowy; do wyboru od 1 do 18. Przyłącze pod przewód od centrali: fi 125, fi 160 albo fi 200. Króćce są w fi 63, fi 75 i fi 90, a fi 75 to średnica najczęściej stosowana w domach.

Przejdź do konkretnego typu

Wybierasz po budowie rozdzielacza i po tym, ile masz miejsca w zabudowie: rozdzielacze płaskie z króćcem PK (5-18 wyjść fi 75, przyłącza fi 125-200), rozdzielacze płaskie z króćcem gumowym GM, rozdzielacze dwurzędowe ocynkowane (6-18 wyjść fi 75 i fi 90, krótsze od płaskich) oraz skrzynki rozprężne pod anemostaty. Produkujemy w Polsce.
